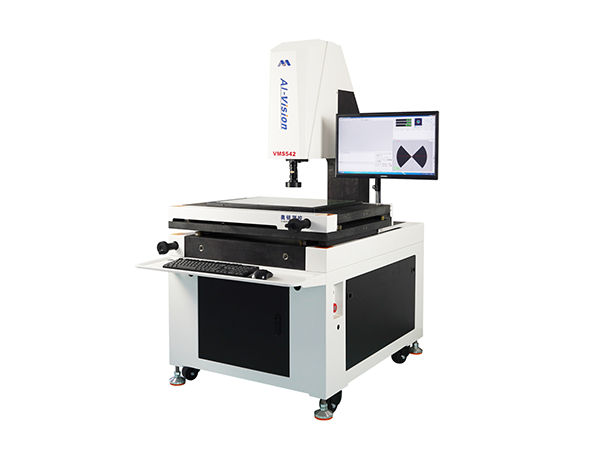

仪器特点：
1.整机底座、立柱、X/Y平台均采用天然 大理石材质,不变形,精度高,稳定性强；
2. 采用高精度封闭式玻璃光栅尺，防尘，防潮、防油，耐腐蚀；
3.采用无牙螺杆摩擦传动技术，运行 平稳，噪音低，速度快，不回弹；
4.采用精密级交叉导轨结构，摩擦小，噪音低，运行稳定，精度保持持久；
5.底光采用可调式平行透镜LED冷光源，产品轮廓边缘呈像更清晰；
6.上光源采用3环LED多角度环形光源，避免热光源带来的热胀冷缩的弊病，可选配同轴点光源；
7.采用定制型超高清数字彩色CCD，像素高，帧率快，全屏呈像效果佳，无拖影;
8.采用6.5:1高清卡位连续变倍镜头,变换倍率无需校正,光学放大0.7-4.5倍 ,影像放大30-290倍；
9. Z轴采用平行导轨结构加配重块设计，提高了Z轴的定位精度及稳定性，不下坠，伺服马达控制升降；
10.Z轴“零段差技术”（专利号：ZL 2017 1 0458146.4）保证了不同焦距的平面精度不受影响；
11.可选配日本KEYENCE激光系统和英国RENISHAW探测系统，结合软件可进行大量程、高精度3D测量；
12.测量软件：采用本公司自行研发的功能强大的3D测量软件，可以方便快捷的对各种工件进行精确量测，为用户提供了完善的测量解决方案；
13.程序具备全屏测量及半自动测量功能、自动寻边、自动程控灯光，减少人工干预；
技术参数：
机台型号 | AIM-542S | AIM-652S |
（X/Y/Z）量测行程（mm） | 500*400*200 | 600*500*200 |
全机尺寸(mm) | 860*1222*1662 | 10260*1543*1680 |
机台承重量 | 35Kg | 35Kg |
CCD | AIM 200W超高清彩色数字CCD（可全屏显示） | |
镜头 | 6.5:1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-290X) | |
光学尺分辨率 | 0.001mm，可显示0.0001mm | |
X/Y量测精度 | (3+L/200)um | |
重复性 | 2um | |
适合环境 | 温度20-25摄氏度，湿度50%-60% | |
电源供给 | 110V-220V+10% 50/60Hz | |
