产品参数
产品详情

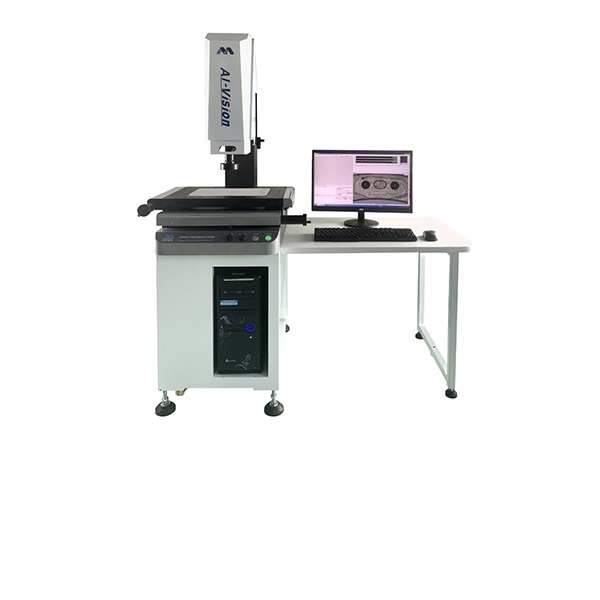

仪器特点：
1.整机底座、立柱、X/Y平台均采用天然济南大理石材质，不变形，精度高，稳定性强；
2. 采用高精度封闭式玻璃光栅尺，防尘， 防潮、防油，耐腐蚀；
3.采用无牙螺杆摩擦传动技术，运行 平稳，噪音低，速度快，不回弹；
4.采用精密级交叉导轨结构，摩擦小，噪音低，运行稳定，精度保持持久；
5.底光采用可调式平行透镜LED冷光源，产品轮廓边缘呈像更清晰；
6.上光源采用3环LED多角度高亮环形光，避免热光源带来的热胀冷缩的弊病，可选配同轴点光源；
7.采用定制型超高清数字彩色CCD，像素高，帧率快，全屏呈像效果佳，无拖影;
8.采用6.5:1高清卡位连续变倍镜头，变换倍率无需校正,光学放大0.7-4.5倍 ,影像放大30-296倍
9. 配置红外指示激光器，可方便、快捷 找到工件上需要测量的位置；
10.双控光源系统，即可软件程控调节光源， 又可通用电位器手动调节光源；
11.Z轴采用平行导轨结构加配重块设计，提高了Z轴的定位精度及稳定性，不下坠；
12.全球的Z轴“零段差技术”（专利号：ZL 2017 1 0458146.4）保证了不同焦距的平面精度不受影响；
13.可选配日本KEYENCE激光系统和英国RENISHAW探测系统，结合软件可进行大量程、高精度3D测量；
14. 测量软件：具备全屏测量及半自动测量功能、自动寻边、自动程控灯光，减少人工干预；
技术参数：
机台型号 | AIM200S | AIM322S | AIM432S | AIM542S | AIM652S |
（X/Y/Z）量测行程（mm） | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
全机尺寸(mm) | 1000*600*1500 | 1200*700*1500 | 1350*900*1500 | 860*1222*1650 | 1026*1543*1680 |
机台承重量 | 15Kg | 30Kg | 30Kg | 40Kg | 40Kg |
CCD | AI-M200W超高清全屏彩色USB3.0数字相机 | ||||
镜头 | 6.5：1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-296X) | ||||
光学尺分辨率 | 0.001mm，可显示0.0001mm | ||||
X/Y量测精度 | (3+L/200)um | ||||
重复性 | 2um | ||||
适合环境 | 温度20-25摄氏度，湿度50%-60% | ||||
电源供给 | 110V-220V+10% 50/60Hz | ||||
